Keil5 Build Command 技巧

前言

Keil MDK 是嵌入式开发中高频使用的 IDE 工具，许多芯片的 SDK 都包含 keil 对应的开发工程。

最近在使用过程中，同事提出了一个需求，希望将编译的输出文件（如 bin、hex、axf、map）统一输出到整个项目的根目录，便于统一管理，这样就不用每次进入项目里，一层一层的查找输出的文件。这些文件还可能分布在不同的地方，例如 ./Listings 目录中存放 .bin 和 .map 文件，而 ./Objects 目录中存放 .axf 和 .hex 文件。这对不了解项目结构的工程师非常不友好。

对于他的考虑，我完全赞同，因为在一个项目中，后续接手的人可能不需要了解代码的具体实现和工程结构，他们只需要找到对应的输出文件，拿来对芯片进行烧录。

既然需求有了，那么就需要考虑怎样实现了，原先我想的是在根目录里，写一个 python 脚本，直接运行定位到具体文件路径并拷贝出来，但是这样还需要多一个步骤，就是手动运行脚本，所以不是特别的自动化，那么有没有办法直接在运行的过程中，就将文件处理好呢？

当然是有的，不然就没有这篇文章了，Keil 提供的 Command Items，可以实现上面的需求。

Build Command

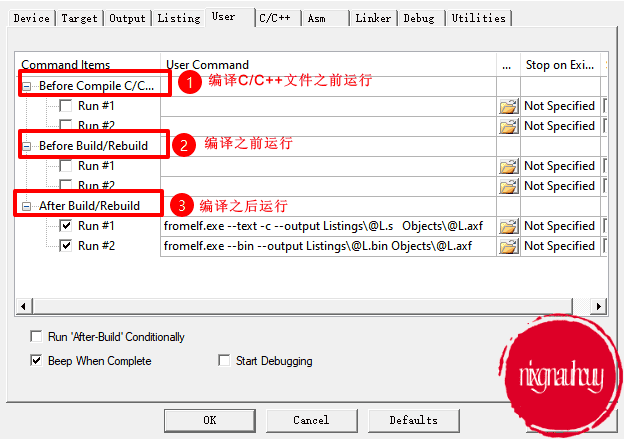

Keil 提供的 Command Items，在 Keil - 魔术棒 - User 里，分别提供了几个选项：

  • Before Compile C/C++ File - 编译 C/C++ 文件之前运行
  • Before Build/Rebuild - 编译之前运行
  • After Build/Rebuild - 编译之后运行

每个选项提供了两条可运行的命令，我们需要根据需求在 User Command 中填入相应的命令，以实现所需功能。

基于我们之前的需求，即在编译之后运行命令将输出文件拷贝到目标目录，我们需要使用 After Build/Rebuild 选项。然而，Keil 只提供了两条可运行的命令，这对于我们的需求显然是不够的。所以我保留了一条用于将 .axf 文件转换为 .bin 的命令，将另一条命令用来实现文件的拷贝操作。

首先，在工程目录（即 .uvprojx 文件所在目录）创建一个 .bat 文件，我将其命名为 build_script.bat，内容如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
@echo off
set BUILD_NAME=%1
set OUTPUT_PATH="..\..\build_out"

mkdir %OUTPUT_PATH% 2>nul

copy Listings\%BUILD_NAME%.bin %OUTPUT_PATH% >nul
copy Listings\%BUILD_NAME%.map %OUTPUT_PATH% >nul
copy Objects\%BUILD_NAME%.hex %OUTPUT_PATH% >nul
copy Objects\%BUILD_NAME%.axf %OUTPUT_PATH% >nul

echo Done

exit /b 0

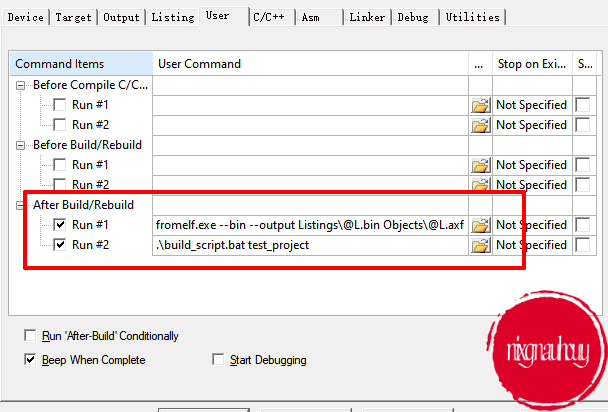

在 Keil 中，填写的命令如下图所示：

命令为：.\build_script.bat test_project

这个 .bat 文件的主要功能如下：

  1. 设置变量：通过 set BUILD_NAME=%1 接收传入的参数，对应项目的名称。
  2. 设置输出路径：使用 set OUTPUT_PATH=“…..\build_out” 指定输出文件的路径。
  3. 创建输出目录：使用 mkdir %OUTPUT_PATH% 2>nul 判断输出目录是否存在，如果不存在则创建它。
  4. 复制文件：使用 copy 命令将生成的 .bin、.map、.hex 和 .axf 文件复制到输出目录中。
  5. 完成提示：脚本执行完成后，打印提示信息 Done 并退出。

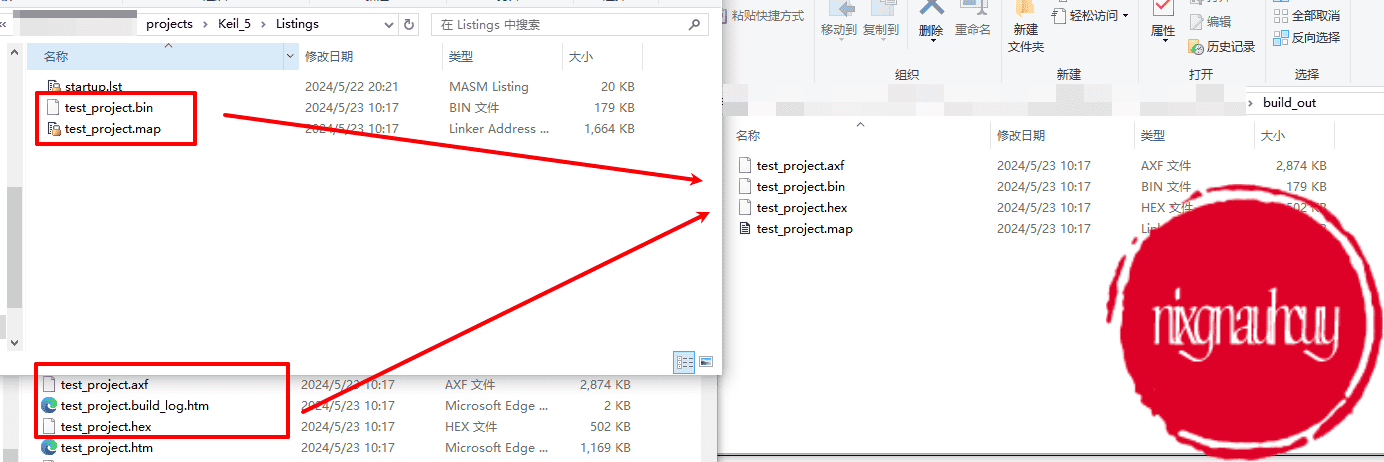

通过上述步骤，我们可以在编译完成后，自动将所有需要的输出文件统一拷贝到指定的目录中，从而实现统一管理，简化后续操作。

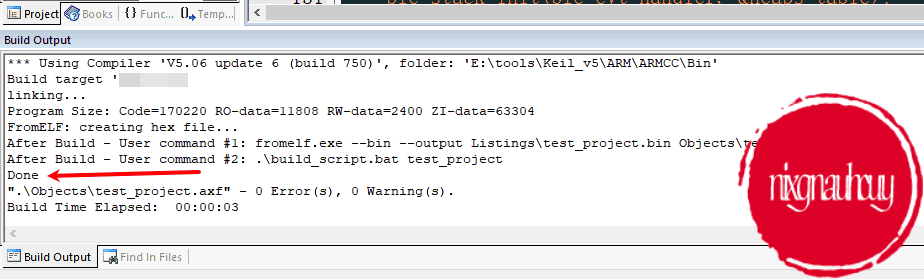

所以每次编译完，就会运行对应的 .bat 脚本，将输出的内容 copy 到对应的文件，这样，就完成了之前提出的需求了。

结语

所以善用，Keil 的 Build Command，可以实现不同的效果，不需要局限与我上述的需求例子。
