CC2640 OAD 生产烧录单文件实现

nixgnauhcuy2023-10-202023-10-20

1 前言

在使用 CC2640 OAD功能时，每次烧录都要烧录四个文件，而且四个工程四个输出文件都在不同的文件夹，操作起来复杂的很，所以折腾了一下，将四个烧录件合并为单个 .bin 文件，直接烧录一个即可。

2 开发环境

系统： win11
IAR Embedded Workbench IDE - Arm 8.32.1
SDK版本： simplelink_cc2640r2_sdk_5_30_00_03
例程： blestack\simple_peripheral_oad_onchip
JFlash

3 实现

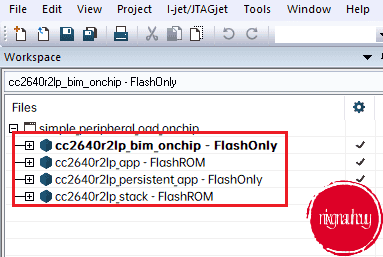

oad_onchip 项目中，有四个工程，分别是 bim_onchip、app、persistent_app 和 stack，这些工程代表的意义这里就不赘述了，对这篇文章感兴趣的，相信应该对这些已经有一定的了解。

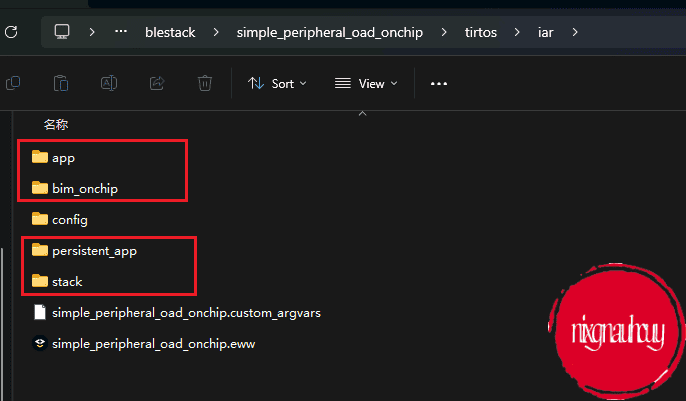

这四个工程对应的文件夹如图所示，

对整个项目进行编译后，会依次在下述几个路径生成对应的编译文件：

.\simple_peripheral_oad_onchip\tirtos\iar\app\FlashROM\Exe
.\simple_peripheral_oad_onchip\tirtos\iar\bim_onchip\FlashOnly\Exe
.\simple_peripheral_oad_onchip\tirtos\iar\persistent_app\FlashOnly\Exe
.\simple_peripheral_oad_onchip\tirtos\iar\stack\FlashROM\Exe

生成的编译文件包括了 .out、.hex、.bin 等，因为是烧录文件，并不需要附带调试信息和地址信息，那么 .bin 文件就是我们需要的目标，那么每次烧录四个 .bin 文件，就需要到这四个路径下找到该文件，属实有点繁琐，那么第一步，我们就先把需要的文件归并到一个目录去。

3.1 bim_onchip

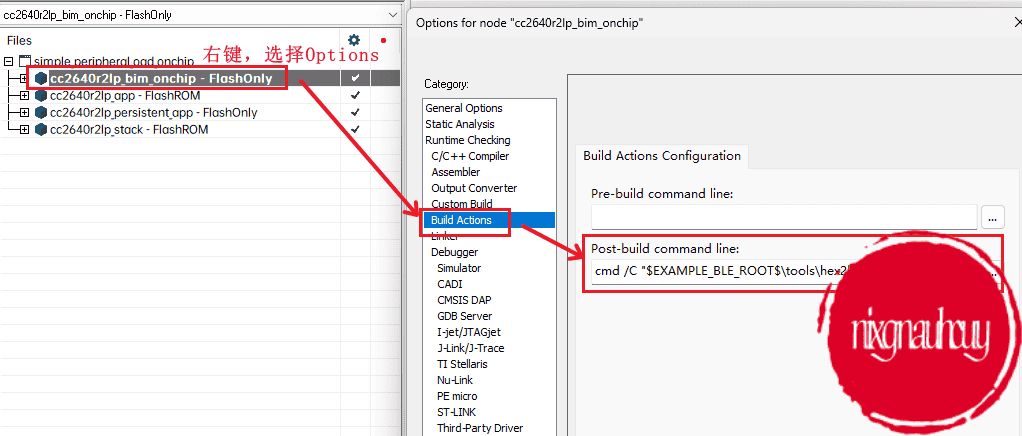

进入 IAR，因为这边我是用的 IAR 编译的，右键 cc2640r2lp_bim_onchip 工程，选择 options.. 进入选项中，找到 Build Actions，我们需要修改其中的 Post-build command line:，这个是相当于编译完后要执行的命令，cc2640r2lp_bim_onchip 默认应该是空的，也就是没有我框起来的内容，那么我们给它添加一组命令，内容如下：

1	cmd /C "$EXAMPLE_BLE_ROOT$\tools\hex2bin.exe $EXE_DIR$\$TARGET_BNAME$.hex $PROJ_DIR$\..\output\$TARGET_BNAME$.bin

上述命令的内容，我简单描述下，

$EXAMPLE_BLE_ROOT$ ，这个代表的是 example 工程的路径，也就是我们当前选择的例程的路径 .\simple_peripheral_oad_onchip\，所以就是说使用例程路径下的 tools 文件夹的 hex2bin.exe 将编译生成的 sp_oad_onchip_cc2640r2lp_bim_onchip_FlashOnly.hex 转换为 sp_oad_onchip_cc2640r2lp_bim_onchip_FlashOnly.bin 并放在 $PROJ_DIR$\..\output 文件夹中， $PROJ_DIR$ 代表的是工程的路径，也就是 .\simple_peripheral_oad_onchip\tirtos\iar\bim_onchip。而 \..\ 代表上一级目录，所以就是将要输出的 bin 文件放置在 simple_peripheral_oad_onchip\tirtos\iar\output 中。

那么 hex2bin.exe 在哪里来呢，这里我已经打包好了，可以直接在 https://github.com/nixgnauhcuy/intelhex/releases/tag/v1.0.0 下载并放置在对应的 tools 文件夹里。

tools 文件夹主要要用来放置一下对应的工具，不需要完全参考我的。

填入上述的内容后，Rebuild 下对应的工程，就可以在 simple_peripheral_oad_onchip\tirtos\iar\output 看到 sp_oad_onchip_cc2640r2lp_bim_onchip_FlashOnly.bin文件。

到这第一个工程就完成了，第一步稍微繁琐，后面会简单许多。

3.2 app

同样的，右键 cc2640r2lp_app 工程，选择 options.. 进入选项中，找到 Build Actions，修改其中的 Post-build command line:，原始内容如下：

cmd /C "$TOOLS_BLE_DIR$\oad\oad_image_tool.exe iar $PROJ_DIR$ 1 -hex1 $EXE_DIR$\$TARGET_BNAME$.hex -bdf $PROJ_DIR$\..\config\iar_boundary.xcl -hex2 $PROJ_DIR$\..\stack\FlashROM\Exe\sp_oad_onchip_cc2640r2lp_stack_FlashROM.hex -k "$TOOLS_BLE_DIR$\oad\private.pem" -o $EXE_DIR$\$TARGET_BNAME$_oad"

上面的内容，简单概述下，就是使用 SDK 工程 tools\blestack\oad\oad_image_tool.exe 将编译的 hex 文件，结合 oad 密钥文件，最后输出转化为 bin 文件，有兴趣的可以在该工具目录下打开命令行，输入：

> .\oad_image_tool.exe -h
usage: oad_image_tool [-h] [-v] [-verbose] [-hex1 HEXPATH1] [-bdf BDFILEPATH]
                      [-hex2 [HEXPATH2]] [-k [KEYFILE]] -o OUTPUT
                      ProjType ProjDir BinaryType

OAD Hex to Binary Converter version
...
...

这里不过多赘述，我们只需将输出的文件放置到我们的 ouput 文件夹中即可，修改后内容如下：

cmd /C "$TOOLS_BLE_DIR$\oad\oad_image_tool.exe iar $PROJ_DIR$ 1 -hex1 $EXE_DIR$\$TARGET_BNAME$.hex -bdf $PROJ_DIR$\..\config\iar_boundary.xcl -hex2 $PROJ_DIR$\..\stack\FlashROM\Exe\sp_oad_onchip_cc2640r2lp_stack_FlashROM.hex -k "$TOOLS_BLE_DIR$\oad\private.pem" -o $PROJ_DIR$\..\output\$TARGET_BNAME$_oad"

这样第二个工程就完毕了，接下来的工程基本都这样，所以我会简单带过。

3.3 persistent_app

同 3.2，打开 cc2640r2lp_persistent_app，

原始内容如下：

cmd /C "$TOOLS_BLE_DIR$\frontier\frontier.exe iar -b 1 $PROJ_DIR$\$CONFIG_NAME$\List\sp_oad_onchip_$PROJ_FNAME$_$CONFIG_NAME$.map $PROJ_DIR$\..\config\iar_oad_tgt_boundary.bdef $PROJ_DIR$\..\config\iar_oad_tgt_boundary.xcl &amp; $TOOLS_BLE_DIR$\output_converter\output_converter.exe $EXE_DIR$\sp_oad_onchip_$PROJ_FNAME$_$CONFIG_NAME$.bin -b $PROJ_DIR$\..\config\iar_oad_tgt_boundary.bdef &amp; $TOOLS_BLE_DIR$\oad\oad_image_tool.exe --verbose  iar $PROJ_DIR$ 0 -hex1 $EXE_DIR$\$TARGET_BNAME$.hex -bdf $PROJ_DIR$\..\config\iar_oad_tgt_boundary.xcl -k "$TOOLS_BLE_DIR$\oad\private.pem" -o $EXE_DIR$\$TARGET_BNAME$_oad"

修改如下：

cmd /C "$TOOLS_BLE_DIR$\frontier\frontier.exe iar -b 1 $PROJ_DIR$\$CONFIG_NAME$\List\sp_oad_onchip_$PROJ_FNAME$_$CONFIG_NAME$.map $PROJ_DIR$\..\config\iar_oad_tgt_boundary.bdef $PROJ_DIR$\..\config\iar_oad_tgt_boundary.xcl &amp; $TOOLS_BLE_DIR$\output_converter\output_converter.exe $EXE_DIR$\sp_oad_onchip_$PROJ_FNAME$_$CONFIG_NAME$.bin -b $PROJ_DIR$\..\config\iar_oad_tgt_boundary.bdef &amp; $TOOLS_BLE_DIR$\oad\oad_image_tool.exe --verbose  iar $PROJ_DIR$ 0 -hex1 $EXE_DIR$\$TARGET_BNAME$.hex -bdf $PROJ_DIR$\..\config\iar_oad_tgt_boundary.xcl -k "$TOOLS_BLE_DIR$\oad\private.pem" -o $PROJ_DIR$\..\output\$TARGET_BNAME$_oad"

3.4 stack

同 3.2，打开 cc2640r2lp_stack，

原始内容如下：

cmd /C "$TOOLS_BLE_DIR$\frontier\frontier.exe  iar $PROJ_DIR$\$CONFIG_NAME$\List\$TARGET_BNAME$.map $PROJ_DIR$\..\config\iar_boundary.bdef $PROJ_DIR$\..\config\iar_boundary.xcl &amp; $TOOLS_BLE_DIR$\oad\oad_image_tool.exe --verbose  iar $PROJ_DIR$ 2 -hex1 $EXE_DIR$\$TARGET_BNAME$.hex -bdf $PROJ_DIR$\..\config\iar_boundary.xcl -k "$TOOLS_BLE_DIR$\oad\private.pem" -o $EXE_DIR$\$TARGET_BNAME$_oad"$PROJ_DIR$\..\output\$TARGET_BNAME$_oad"

修改如下：

cmd /C "$TOOLS_BLE_DIR$\frontier\frontier.exe  iar $PROJ_DIR$\$CONFIG_NAME$\List\$TARGET_BNAME$.map $PROJ_DIR$\..\config\iar_boundary.bdef $PROJ_DIR$\..\config\iar_boundary.xcl &amp; $TOOLS_BLE_DIR$\oad\oad_image_tool.exe --verbose  iar $PROJ_DIR$ 2 -hex1 $EXE_DIR$\$TARGET_BNAME$.hex -bdf $PROJ_DIR$\..\config\iar_boundary.xcl -k "$TOOLS_BLE_DIR$\oad\private.pem" -o $PROJ_DIR$\..\output\$TARGET_BNAME$_oad"

3.5 编译工程

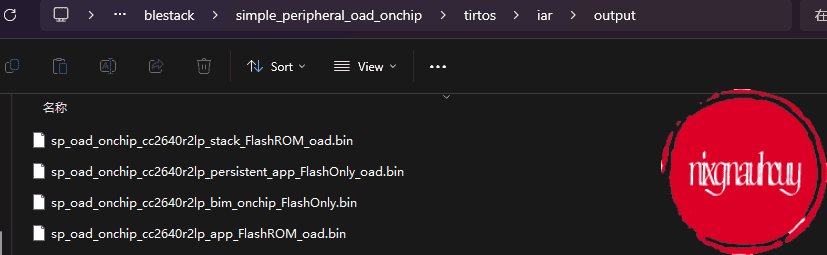

上面四个工程都修改完毕后，我们对整个项目进行重编译，就可以在 .\simple_peripheral_oad_onchip\tirtos\iar\output 中看到四个对应的 .bin 文件。

那么四个主要的文件有了，就差合并了，这里我自己写了个 python 脚本合并多个 bin 文件，源码在python_script，打包文件可以在这里下载 releases。

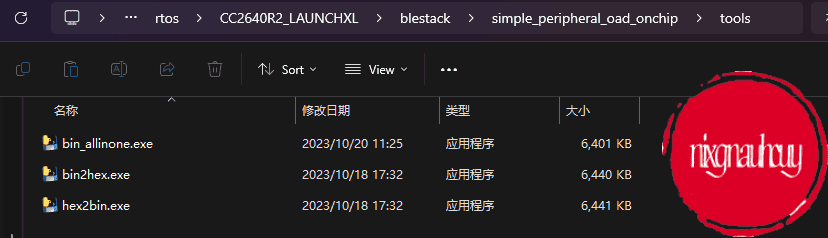

将打包好的 bin_allinone.exe 放在刚才放置 hex2bin.exe 的 tools 文件夹里。

用法可以直接输入 -h 查看对应的帮助信息，这里不多赘述，下载并放置好文件夹后，我们回到 output 这个文件夹，创建一个 .bat 脚本，名字随意，内容如下：

1
2

@echo off
..\..\..\tools\bin_allinone.exe .\sp_oad_onchip_cc2640r2lp_persistent_app_FlashOnly_oad.bin 0x14000 .\sp_oad_onchip_cc2640r2lp_app_FlashROM_oad.bin 0x0 .\sp_oad_onchip_cc2640r2lp_bim_onchip_FlashOnly.bin 0x1E000 .\sp_oad_onchip_cc2640r2lp_stack_FlashROM_oad.bin 0xB000 -p 0xff -o all_in_one.bin

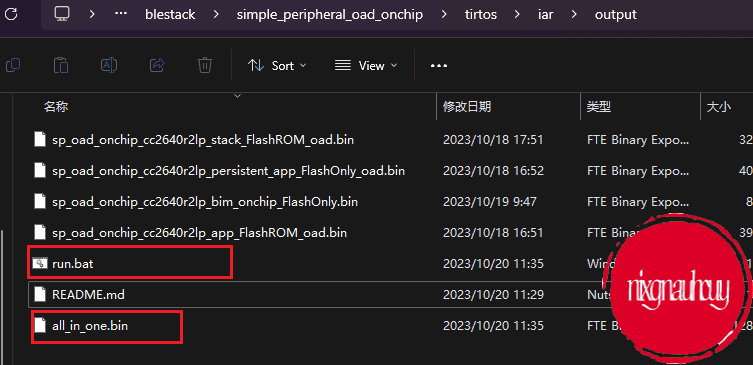

复制并保存到 output 文件夹，双击运行 .bat 文件，即可在文件夹中看到输出文件，名字为 all_in_one.bin。
